DESCRIPTION DE SYSTEME

DESCRIPTION GENERALE DU SYSTEME ANTIVOL

Le système antivol peut être activé en verrouillant les portes en effectuant l'une des opérations suivantes:
- Opération de verrouillage à l'ouverture
- Fonction de verrouillage à distance*
- Opération de verrouillage associée à la clé
- Ouverture et fermeture des portes
  - *: L'utilisation du verrouillage et du déverrouillage de porte à distance est également considérée comme une opération de verrouillage/déverrouillage à distance. (avec service de connexion à distance)
La fonction d'alarme sera activée lorsqu'une personne tente de forcer le déverrouillage ou l'ouverture de l'une des portes ou du capot alors que le système est armé.
Pendant l'état de retentissement d'alarme, le système allume l'éclairage intérieur et fait clignoter les clignotants et les éclairages extérieurs. Simultanément, il active l'avertisseur sonore du véhicule afin de signaler l'intrusion et d'avertir les personnes se trouvant à proximité du véhicule.
CONSEIL:

L'éclairage intérieur s'allume lorsque le contacteur de porte d'éclairage intérieur de l'ensemble d'éclairage de lecture est en position ON.
Le système antivol peut être annulé en déverrouillant les portes en effectuant l'une des opérations suivantes:
- Opération de déverrouillage à l'ouverture
- Fonction de déverrouillage à distance*1
- Opération de déverrouillage associé à la clé*2
  - *1: L'utilisation du verrouillage et du déverrouillage de porte à distance est également considérée comme une opération de verrouillage/déverrouillage à distance. (avec service de connexion à distance)
  - *2: Cette fonction est réglée par la fonction de personnalisation.
    Cliquer ici
Le système antivol est doté d'un mode d'armement actif. Il existe 5 états dans ce mode: l'état désarmé, l'état de préparation à l'armement, l'état armé, l'état de retentissement de pré-alarme et l'état de retentissement d'alarme.

(a) Etat désarmé:

La fonction d'alarme est désactivée.
Le système antivol est désactivé.

(b) Etat de préparation à l'armement:

Temps nécessaire pour que le système passe à l'état armé.
Le système antivol est désactivé.

Le système antivol est activé.

(d) Etat de retentissement de pré-alarme:

La porte est déverrouillée à l'aide d'une clé mécanique et un petit avertissement sonore est émis.

Durée de l'alarme:

Environ 10 secondes.

Méthodes de pré-alarme

Méthode d'alarme	Eclairages extérieurs Feux de croisement Feux arrière	Clignotement
	Clignotants	Clignotement
	Eclairages intérieurs	Allumage
	Avertisseurs sonores du véhicule	Retentit (environ 0,1 s pour les cycles de mise en marche / 1,9 s pour les cycles d'arrêt)

(e) Etat de retentissement d'alarme:

La fonction d'alarme est activée.

Durée de l'alarme:

Environ 57 secondes

Méthodes d'alarme

Méthode d'alarme	Eclairages extérieurs Feux de croisement Feux arrière	Clignotement
	Clignotants	Clignotement
	Eclairages intérieurs	Allumage
	Avertisseurs sonores du véhicule	Retentit (Cycles d'environ 0,4 seconde)

FONCTION DES PIECES CONSTITUTIVES PRINCIPALES

Pièce constitutive	Fonction
Témoin de sécurité	Informe le conducteur de l'état du système antivol.
Feux de croisement	Clignotent en cas de détection d'une tentative d'effraction ou de vol.
Feux arrière	Clignotent en cas de détection d'une tentative d'effraction ou de vol. S'allument lorsque le système antivol passe à l'état de retentissement d'alarme.
Clignotants	Clignotent en cas de détection d'une tentative d'effraction ou de vol.
Eclairages intérieurs	S'allume en cas de détection d'une tentative d'effraction ou de vol.
Avertisseurs sonores du véhicule	Retentit en cas de détection d'une tentative d'effraction ou de vol.
Contacteur d'éclairage d'accueil de porte	Détecte l'état de la porte (ouverte ou fermée)
Contacteur de détection de déverrouillage de porte	Détecte l'état de la porte (verrouillée ou déverrouillée).
Ensemble de verrouillage de capot avec contacteur d'éclairage d'accueil	Détecte l'état du capot (ouvert ou fermé).
Ensemble de serrure de porte de coffre avec contacteur d'éclairage d'accueil	Détecte l'état de la porte de coffre (ouverte ou fermée).
ECU de certification (ensemble d'ECU de clé intelligente)	Reçoit le signal de verrouillage/déverrouillage de porte à distance. Reçoit le signal de verrouillage/déverrouillage de porte à distance.

MODE D'ARMEMENT ACTIF

(a) Mode d'armement actif:

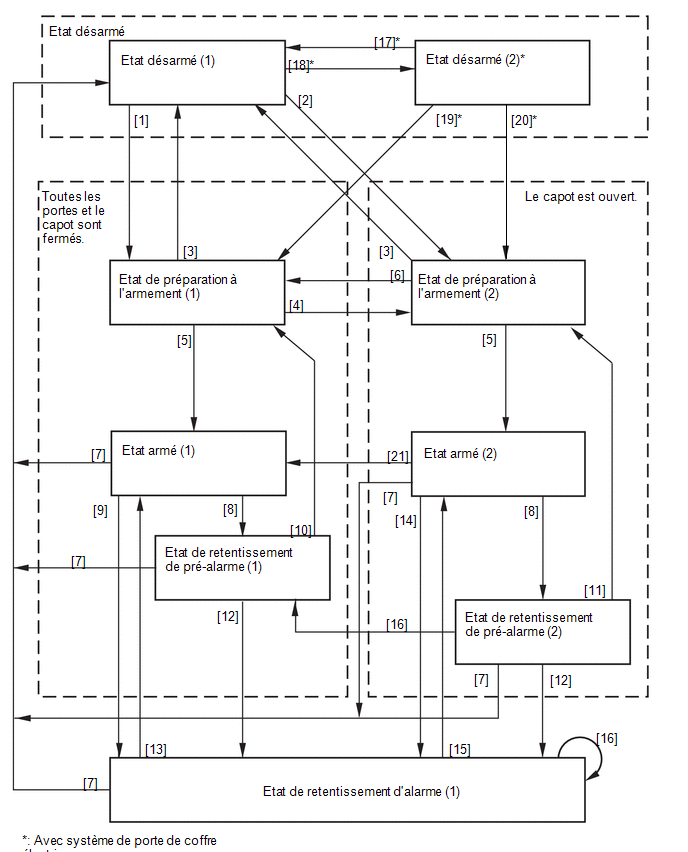

Ce système est activé comme décrit dans le schéma ci-dessous lorsqu'un des éléments de chaque condition se produit.

CONSEIL:

Le terme utilisé "toutes les portes" dans cette rubrique fait référence à la porte du conducteur, la porte côté passager avant, la porte arrière gauche, la porte arrière droite et la porte de coffre.

Condition	Elément
Condition [1]	A l'état désarmé 1, lorsque le contacteur d'allumage est en position OFF ou que le démarrage à distance fonctionne*2, l'état du système change si l'une des conditions suivantes est remplie: Avec toutes les portes et le capot fermés, toutes les portes sont verrouillées par une opération à distance, une opération à l'ouverture ou une opération de verrouillage centralisé des portes associée à la clé. Une porte est fermée lorsque le capot est fermé et que toutes les serrures de porte sont en position de verrouillage.
Condition [2]	A l'état désarmé 1, lorsque le contacteur d'allumage est en position OFF ou que le démarrage à distance fonctionne*2, l'état du système change si l'une des conditions suivantes est remplie: Avec toutes les portes fermées et le capot ouvert, toutes les portes sont verrouillées par une opération à distance, un fonctionnement à l'ouverture ou une opération de verrouillage centralisé des portes associé à la clé. Une porte est ouverte alors le capot est ouvert et que toutes les serrures de porte sont en position de verrouillage.
Condition [3]	L'une des conditions suivantes est remplie: Toutes les portes sont déverrouillées par une opération à distance, une opération à l'ouverture ou une opération de verrouillage centralisé des portes associé à la clé1. Une des portes est déverrouillée. Une des portes est ouverte. Le contacteur d'alimentation est enfoncé. Le contacteur d'allumage est mis en position ACC ou ON. Sans utiliser le démarrage à distance.2) La batterie auxiliaire est rebranchée.
Condition [4]	Le capot est ouvert lorsque ce dernier a été fermé.
Condition [5]	Environ 30 secondes s'écoulent.
Condition [6]	Le capot est fermé.
Condition [7]	L'une des conditions suivantes est remplie: Le contacteur d'allumage est mis en position ON (READY). Sans utiliser le démarrage à distance.2) Toutes les portes sont déverrouillées par une opération à distance, une opération à l'ouverture ou une opération de verrouillage centralisé des portes associé à la clé1. Le contacteur d'allumage est mis en position ACC ou ON dans un délai de 5 secondes après avoir appuyé sur le contacteur d’alimentation. Sans utiliser le démarrage à distance.*2)
Condition [8]	Toutes les portes sont déverrouillées à l'aide de la commande à distance ou de l'opération de verrouillage centralisé des portes associé à la clé.
Condition [9]	L'une des conditions suivantes est remplie: Le capot est ouvert lorsque ce dernier a été fermé. La batterie auxiliaire est rebranchée alors que le capot ou l'une des portes sont ouverts ou qu'une porte est déverrouillée. L'une des portes est ouverte alors que toutes les autres portes sont fermées. L'une des portes est déverrouillée lorsque toutes les portes sont verrouillées sans opération à distance ou à l'ouverture. Lorsque 5 secondes ou plus se sont écoulées depuis que le contacteur d'alimentation a été enfoncé, le mode d'alimentation électrique passe de la position OFF à ON sans appuyer sur le contacteur d'alimentation. Sans utiliser le démarrage à distance.*2)
Condition [10]	En état de retentissement de pré-alarme 1, lorsque le contacteur d'allumage est en position OFF ou que le démarrage à distance fonctionne*2, l'état du système change si l'une des conditions suivantes est remplie: Avec toutes les portes et le capot fermés, toutes les portes sont verrouillées par une opération à distance, une opération à l'ouverture ou une opération de verrouillage centralisé des portes associée à la clé. Une porte est fermée lorsque le capot est fermé et que toutes les serrures de porte sont en position de verrouillage.
Condition [11]	En état de retentissement de pré-alarme 2, lorsque le contacteur d'allumage est en position OFF ou que le démarrage à distance fonctionne*2, l'état du système change si l'une des conditions suivantes est remplie: Avec toutes les portes et le capot fermés, toutes les portes sont verrouillées par une opération à distance, un fonctionnement à l'ouverture ou une opération de verrouillage centralisé des portes associé à la clé. Une porte est fermée lorsque le capot est ouvert et que toutes les serrures de porte sont en position de verrouillage.
Condition [12]	Environ 10 secondes se sont écoulées.
Condition [13]	Environ 57 secondes se sont écoulées avec le capot fermé.
Condition [14]	L'une des conditions suivantes est remplie: Le capot est ouvert lorsque ce dernier a été fermé. La batterie auxiliaire est rebranchée alors que le capot ou l'une des portes sont ouverts ou qu'une porte est déverrouillée. L'une des portes est ouverte alors que toutes les autres portes sont fermées. L'une des portes est déverrouillée lorsque toutes les autres portes sont verrouillées. Lorsque 5 secondes ou plus se sont écoulées depuis que le contacteur d'alimentation a été enfoncé, le mode d'alimentation électrique passe de la position OFF à ON sans appuyer sur le contacteur d'alimentation. Sans utiliser le démarrage à distance.*2)
Condition [15]	Environ 57 secondes se sont écoulées avec le capot ouvert.
Condition [16]	Le capot est fermé.
Condition [17]*3	L'une des conditions suivantes est remplie: L'une des portes est déverrouillée lorsque toutes les autres portes sont verrouillées. Une des portes est ouverte. La porte de coffre électrique s'arrête ou fonctionne dans la direction inverse lors de la fermeture, ou l'une des portes est ouverte lors de la fermeture de la porte de coffre électrique. Le contacteur d'alimentation est enfoncé. Le contacteur d'allumage est mis en position ACC ou ON. Sans utiliser le démarrage à distance.2) La batterie auxiliaire est rebranchée. Toutes les portes sont déverrouillées par une opération à distance, une opération à l'ouverture ou une opération de verrouillage centralisé des portes associé à la clé1.
Condition [18]*3	Lorsque le contacteur d'allumage est en position OFF ou que le démarrage à distance fonctionne*2 et qu'une porte autre que la porte de coffre est fermée, alors une porte autre que la porte de coffre est verrouillée par la fonction de verrouillage de réserve de porte de coffre électrique.
Condition [19]*3	Lorsque le capot est fermé, toutes les portes sont verrouillées par la fonction de verrouillage de réserve de porte de coffre électrique.
Condition [20]*3	Lorsque le capot est ouvert, toutes les portes sont verrouillées par la fonction de verrouillage de réserve de porte de coffre électrique.
Condition [21]	Le capot est fermé.

CONSEIL:

*1: Cette fonction est réglée par la fonction de personnalisation

Cliquer ici

*2: Avec service Remote Connect
*3: Avec système de porte de coffre électrique

COMMANDE DE VERROUILLAGE FORCE DE PORTE

(a) La commande de verrouillage forcé de porte vise à empêcher le vol du véhicule. Tout de suite après le déverrouillage d'une porte (état armé), un signal de verrouillage forcé de porte verrouille automatiquement toutes les portes.

(1) Si les conditions suivantes sont remplies, la commande de verrouillage forcé de porte est actionnée.

Le système antivol est à l'état armé.
Une des portes est déverrouillée.

FONCTION DE MEMORISATION DE L'ALARME

(a) Si l'alarme se déclenche (tentative de vol détectée) alors que le système antivol est à l'état armé, cela sera enregistré par la fonction de mémorisation de l'alarme. Chaque fois que le système antivol est désactivé, la fonction de mémorisation de l'alarme déclenche l'allumage des feux arrière pendant 2 secondes pour informer l'utilisateur que l'alarme s'est déclenchée.

(1) Condition entraînant l'allumage des feux arrière pendant 2 secondes:

Le système antivol est passé à l'état de retentissement d'alarme (tentative de vol détectée) au moins une fois.

CONSEIL:

Mode d'armement actif: voir mode d'armement actif.

COMMANDE D'ALARME DE DETRESSE

(a) La commande d'alarme de détresse permet de déclencher volontairement l'alarme de détresse en appuyant sur le contacteur de détresse de la clé.

(1) Conditions conduisant la commande d'alarme de détresse à désactiver l'alarme de détresse:

Le contacteur de détresse sur la clé est enfoncé dans les conditions suivantes:

Le contacteur d'allumage est en position OFF.
Le système antivol n'est pas en état de retentissement d'alarme.

(2) Conditions conduisant la commande d'alarme de détresse à éteindre l'alarme:

L'une des conditions suivantes est remplie lorsque l'alarme de détresse est déclenchée:

Le contacteur d'allumage est en position ON.
Le contacteur de détresse est enfoncé à nouveau.
N'importe quel contacteur de verrouillage/déverrouillage est enfoncé.
L'alarme de détresse s'arrête (environ 57 secondes se sont écoulées).
Le système antivol passe à l'état de retentissement d'alarme. Dans ce cas, le système antivol commande l'alarme au lieu de la commande d'alarme de détresse. Pour désactiver cette alarme, se reporter à la procédure d'annulation de l'état de retentissement d'alarme du système antivol.

EMISSION DU SIGNAL DE TEMOIN DE SECURITE

(a) En fonction de l'état du système antivol, l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) émet un signal pour activer le témoin de sécurité. Cependant, certaines conditions d'allumage réelles du témoin de sécurité diffèrent des signaux émis par l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).

Sortie

Etat du système antivol	Témoin de sécurité
Etat du système antivol	Signal de sortie en provenance de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)	Etat d'éclairage réel
Etat désarmé (1), (2)	OFF	Eteint (fonction antidémarrage désactivée) Clignotement (fonction antidémarrage activée)*
Etat de préparation à l'armement (1), (2)	ON	ON*
Etat armé (1), (2)	OFF	Clignotement*
Etat de retentissement de pré-alarme (1), (2)	OFF	Clignotement*
Etat de déclenchement d'alarme	ON	ON

CONSEIL:

*: Lorsque la fonction antidémarrage est activée, le témoin de sécurité clignote pendant l'état désarmé et l'état armé en raison des signaux de sortie provenant la fonction antidémarrage.

Cycle de clignotement

Durée	Témoin de sécurité
0,125 seconde	ON
1,875 seconde	OFF
