DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

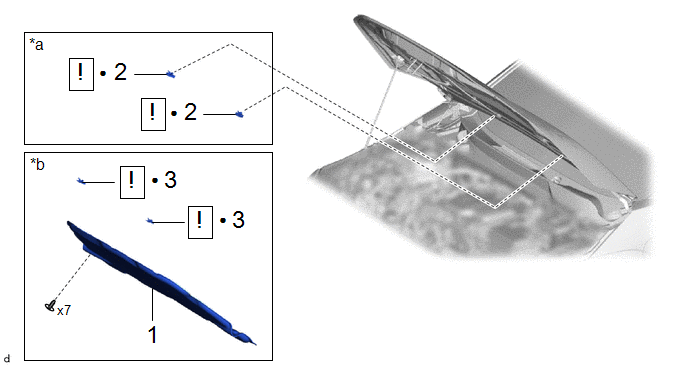

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ISOLANT DE CAPOT |
- | - |
- | - |
|
2 | SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE |
85035 |
|
- | - |
|
3 | ENSEMBLE DE DURITE ET DE GICLEUR DE LAVE-GLACE AVANT |
85380 |
|
- | - |
|
*a | Sans chauffage |
*b | Avec chauffage |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'ISOLANT DE CAPOT (avec chauffage)
Cliquer ici
.gif)
2. DEPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE (sans chauffage)
|
|
REMARQUE: Récupérer le liquide de lave-glace dans un récipient. |
.png) |

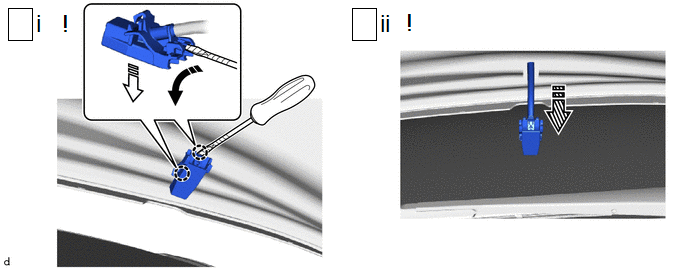

Déposer dans cette Direction (1) |
.png) |
Déposer dans ce sens (2) |
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer le sous-ensemble de gicleur de lave-glace, comme indiqué sur le schéma.
(2) Débrancher la durite de lave-glace pour déposer le sous-ensemble de gicleur de lave-glace.
REMARQUE:
Le sous-ensemble de gicleur de lave-glace ne peut pas être réutilisé.
(b) Procéder de la même manière que pour le côté opposé.
3. DEPOSER L'ENSEMBLE DE DURITE ET DE GICLEUR DE LAVE-GLACE AVANT (avec chauffage)
|
|
REMARQUE: Récupérer le liquide de lave-glace dans un récipient. |

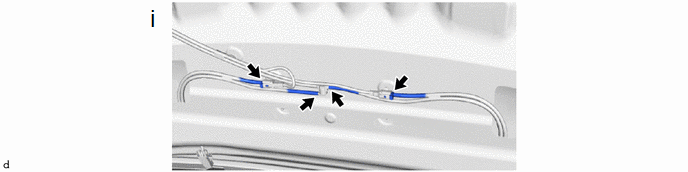

(1) Débrancher les 2 durites de lave-glace et les 2 connecteurs.
|
|

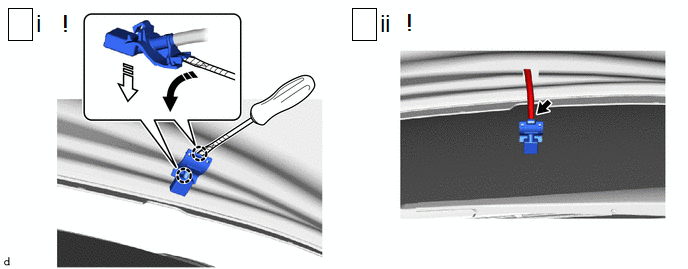

Déposer dans cette Direction (1) |
|
Déposer dans ce sens (2) |
 |
Dépposer dans ce sens (3) |
- | - |
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer l'ensemble de durite et de gicleur de lave-glace avant, comme indiqué sur le schéma.
(2) Déposer l'ensemble de durite et de gicleur de lave-glace avant comme indiqué sur le schéma.
REMARQUE:
L'ensemble de durite et de gicleur de lave-glace avant ne peut pas être réutilisé.
(c) Procéder de la même manière que pour le côté opposé.
