DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de caméra de télévision arrière sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédure effectuée |
Procédure à effectuer | Effet / Fonction inopérante lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
Ensemble de caméra de télévision arrière |
Réglage de la rétrovision de la caméra de télévision |
Avance du stationnement (avec stationnement avancé) |
|
|
Système de moniteur de vision panoramique |
| ||
|
Remplacement ou dépose et repose de 2 pièces ou plus:
| Réglage de vision de caméra de télévision |
Système de moniteur de vision panoramique |
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

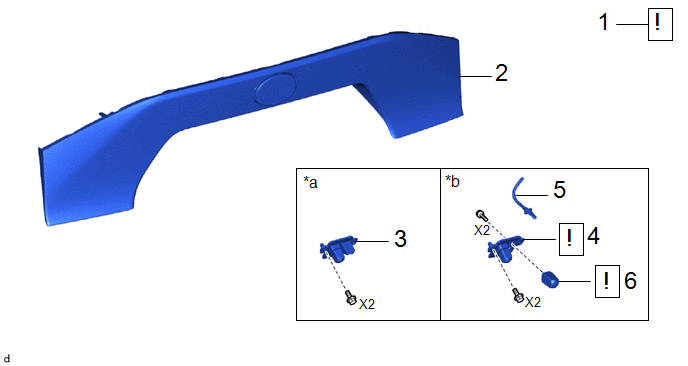

1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | GARNISSAGE EXTERIEUR DE PORTE DE COFFRE |
- | - |
- | - |
|
3 | ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
86790D | - |
- | - |
|
4 | ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
86790D |
|
- | - |
|
5 | ENSEMBLE DE GICLEUR DE LAVE-GLACE DE CAMERA N° 1 |
867F0A | - |
- | - |
|
6 | ENSEMBLE DE CAMERA DE RETROVISEUR INTERIEUR |
867C0 |
|
- | - |
|
*a | sauf rétroviseur intérieur numérique |
*b | Pour rétroviseur intérieur numérique |
PROCÉDURE
1. MESURES DE PRECAUTION
Cliquer ici .gif)
Cliquer ici
2. DEPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE
Cliquer ici

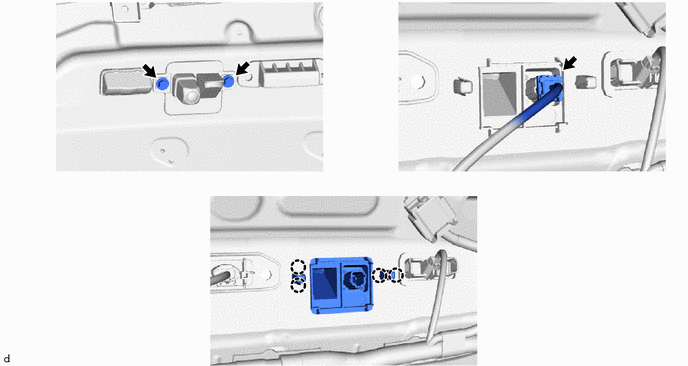

3. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE (sauf rétroviseur intérieur numérique)

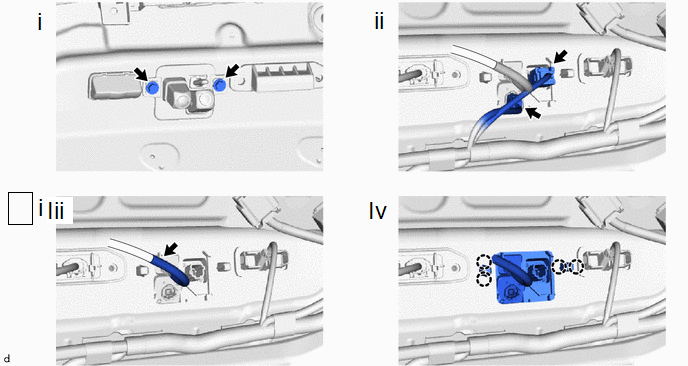

4. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE (pour rétroviseur intérieur numérique)
(1) Déposer les 2 vis.
(2) débrancher les 2 connecteurs.
(3) Débrancher la durite de lave-glace.
REMARQUE:
Récupérer le liquide de lave-glace dans un récipient.
(4) Libérer les griffes pour déposer l'ensemble de caméra de télévision arrière.
5. DEPOSER L'ENSEMBLE DE GICLEUR DE LAVE-GLACE DE CAMERA N° 1 (pour rétroviseur intérieur numérique)
Cliquer ici
6. DEPOSER L'ENSEMBLE DE CAMERA DE RETROVISEUR INTERIEUR (pour rétroviseur intérieur numérique)
|
|
Cliquer ici |
