Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

• Ce véhicule est équipé de circuits à haute tension standardisés avec des connecteurs et des câbles de couleur orange, il faut donc suivre les instructions fournies dans ce manuel afin de réaliser les opérations correctement.

  Cliquer ici

• Si les bonnes procédures ne sont pas suivies selon les instructions fournies dans ce manuel, il y a un danger de décharge électrique venant des circuits à haute tension.
• Veiller à porter des gants isolants lors d'interventions sur le câblage ou les composants à haute tension.
• Si le travail est réalisé sans porter de gants isolants, il y a un danger de décharge électrique.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédure à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédure à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre.
  Système de climatisation	Une fois que l'interrupteur d'allumage est mis en position ON, la position standard du servomoteur et du détendeur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Procédure		N° de référence

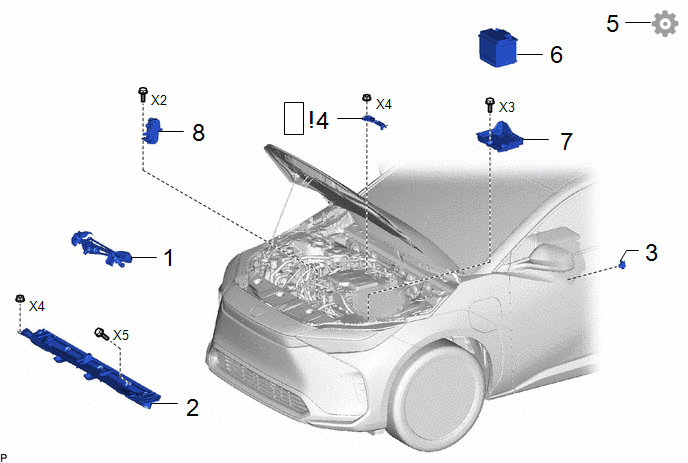

1	MOTEUR ET TRINGLERIE D'ESSUIE-GLACE	-	-	-	-
2	SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT	55704B	-	-	-
3	SERVICE PLUG (PRISE DE SERVICE)	G3834	-	-	-
4	DEPOSER LE CACHE DE BORNE N° 2	G9732		-	-
5	TENSION DE BORNE	-	-	-
6	BATTERIE	28800	-	-	-
7	SOUS-ENSEMBLE D'ATTACHE DE BATTERIE	74404A	-	-	-
8	ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE BATTERIE	G9340	-	-	-

Procédure		N° de référence

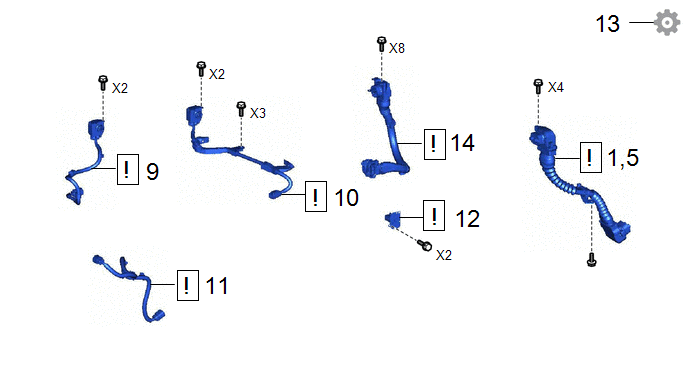

9	CABLE DE CLIMATISATION HV	821H2		-	-
10	CABLE DE CHARGEUR DE BATTERIE EV	821H5B		-	-
11	CABLE D'INVERSEUR DE PRISE HV	821H4		-	-
12	SOUS-ENSEMBLE DE CACHE D'INVERSEUR SUPERIEUR	G902B		-	-
13	TENSION DE BORNE	-	-	-
14	CABLE DE CHASSIS DE BATTERIE N° 1	821H3A		-	-
1,5	DEPOSER LE CABLE SOUS PLANCHER	821H1		-	-

PROCÉDURE

1. DEPOSER LE MOTEUR ET LA TRINGLERIE D'ESSUIE-GLACE

Cliquer ici

2. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT

Cliquer ici

3. DEPOSER LA POIGNEE DE PRISE D'ENTRETIEN

Cliquer ici

4. DEPOSER LE CACHE DE BORNE N° 2

Cliquer ici

5. VERIFIER LA TENSION DE LA BORNE

Cliquer ici

6. DEPOSER LA BATTERIE

Cliquer ici

7. DEPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE

Cliquer ici

8. DEPOSER L'ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE LA BATTERIE

Cliquer ici

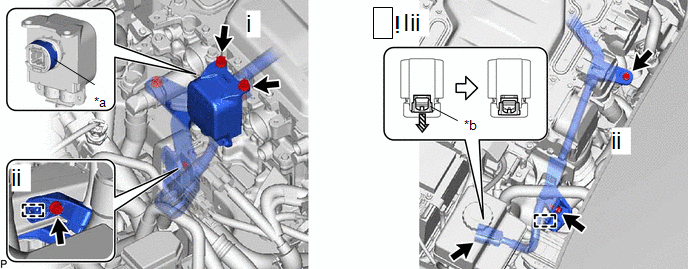

9. DEPOSER LE CABLE DE CLIMATISATION HV

ATTENTION: Porter des gants isolants. REMARQUE: Eviter que des corps étrangers ou de l'eau ne pénètrent dans l'ensemble d'unité de convertisseur électrique. Ne pas toucher le joint étanche ou les bornes du connecteur. En débranchant, ne pas endommager les bornes, le boîtier de connecteur ou l'ensemble d'unité de convertisseur électrique. Couvrir l'orifice où le câble était branché avec du ruban adhésif (de type sans résidus) ou un équivalent afin d'éviter la pénétration de contaminants. Isoler les bornes débranchées à l'aide de ruban isolant.

(1) Déposer les 2 boulons et débrancher le câble de climatisation HV de l'ensemble d'unité de convertisseur électrique.

(2) Libérer les 4 attaches.

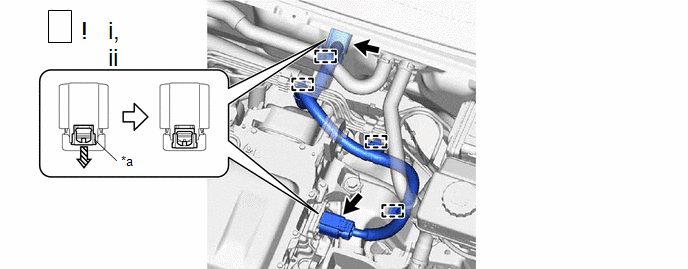

(3) Faire coulisser le verrou de couleur verte du connecteur, comme indiqué sur le schéma, afin de le libérer pour débrancher le connecteur.

10. DEPOSER LE CABLE DE CHARGEUR DE BATTERIE EV

ATTENTION: Porter des gants isolants. REMARQUE: Eviter que des corps étrangers ou de l'eau ne pénètrent dans l'ensemble d'unité de convertisseur électrique. Ne pas toucher le joint étanche ou les bornes du connecteur. En débranchant, ne pas endommager les bornes, le boîtier de connecteur ou l'ensemble d'unité de convertisseur électrique. Couvrir l'orifice où le câble était branché avec du ruban adhésif (de type sans résidus) ou un équivalent afin d'éviter la pénétration de contaminants. Isoler les bornes débranchées à l'aide de ruban isolant.

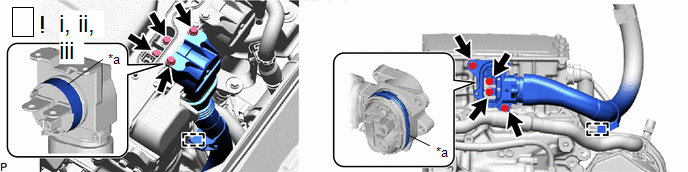

(1) Déposer les 2 boulons et débrancher le câble de chargeur de batterie EV de l'ensemble d'unité de convertisseur électrique.

(2) Déposer les 3 boulons et libérer les 2 attaches.

(3) Faire coulisser le verrou de couleur verte du connecteur, comme indiqué sur le schéma, afin de le libérer pour débrancher le connecteur.

11. DEPOSER LE CABLE D'INVERSEUR DE PRISE HV

ATTENTION: Porter des gants isolants. REMARQUE: Eviter que des corps étrangers ou de l'eau ne pénètrent dans l'ensemble d'unité de convertisseur électrique. Ne pas toucher le joint étanche ou les bornes du connecteur. En débranchant, ne pas endommager les bornes, le boîtier de connecteur ou l'ensemble d'unité de convertisseur électrique. Couvrir l'orifice où le câble était branché avec du ruban adhésif (de type sans résidus) ou un équivalent afin d'éviter la pénétration de contaminants. Isoler les bornes débranchées à l'aide de ruban isolant.

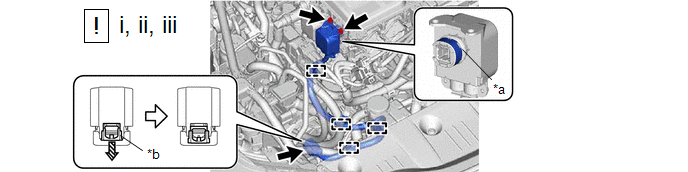

(1) Faire coulisser le verrou vert du connecteur comme indiqué sur le schéma afin de le libérer et de débrancher les 2 connecteurs.

(2) Libérer les 4 attaches.

12. DEPOSER LE SOUS-ENSEMBLE DE CACHE D'INVERSEUR SUPERIEUR

Cliquer ici

13. VERIFIER LA TENSION DE LA BORNE

Cliquer ici

14. DEPOSER LE CABLE DE CHASSIS DE BATTERIE N° 1

ATTENTION: Porter des gants isolants. REMARQUE: Eviter que des corps étrangers ou de l'eau ne pénètrent dans l'ensemble d'unité de convertisseur électrique. Ne pas toucher le joint étanche ou les bornes du connecteur. En débranchant, ne pas endommager les bornes, le boîtier de connecteur ou l'ensemble d'unité de convertisseur électrique. Couvrir l'orifice où le câble était branché avec du ruban adhésif (de type sans résidus) ou un équivalent afin d'éviter la pénétration de contaminants. Isoler les bornes débranchées à l'aide de ruban isolant.

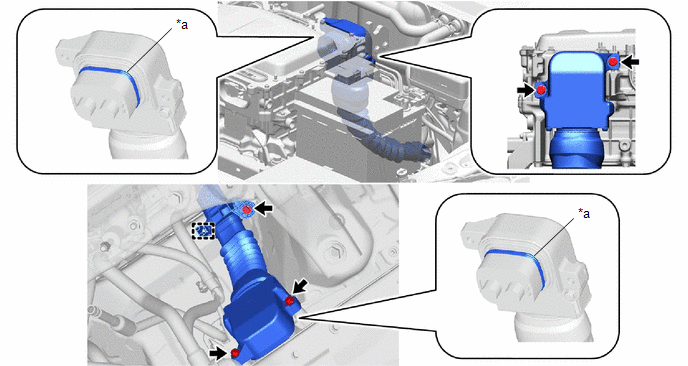

(1) Déposer les 4 boulons et débrancher le câble de châssis de batterie n° 1 de l'ensemble d'unité de convertisseur électrique.

(2) Libérer les 2 agrafes.

(3) Déposer les 4 boulons et le câble de châssis de batterie n° 1 de l'ensemble de boîte-pont avec moteur et inverseur.

15. DEPOSER LE CABLE SOUS PLANCHER

ATTENTION: S'assurer de porter des gants isolants. REMARQUE: Ne pas toucher le joint étanche ou les bornes du connecteur. En débranchant, ne pas endommager les bornes, le boîtier du connecteur ou l'ensemble de batterie d'alimentation EV. Couvrir l'orifice où le câble était branché avec du ruban adhésif (de type sans résidus) ou un équivalent afin d'éviter la pénétration de contaminants. Ne pas laisser des corps étrangers ou de l'eau pénétrer dans l'ensemble de batterie d'alimentation EV. Isoler les bornes débranchées à l'aide de ruban isolant.
