DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

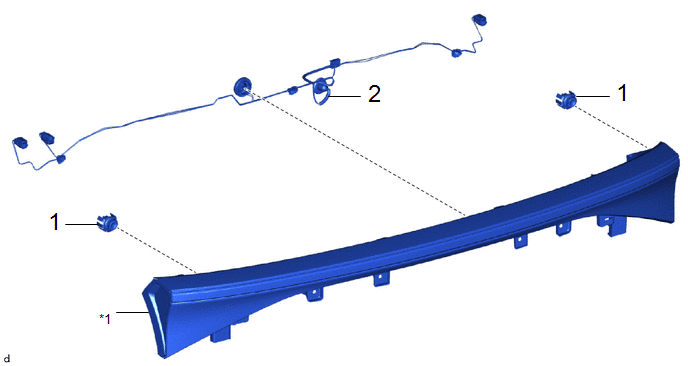

PIECES CONSTITUTIVES (DEMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | FEU DE RECUL LED |
81536G | - |
- | - |
|
2 | CABLE ET DOUILLE DE FEU ARRIERE |
81585 | - |
- | - |
|
*1 | CORPS ET LENTILLE DE FEU ARRIERE |
- | - |
PROCÉDURE

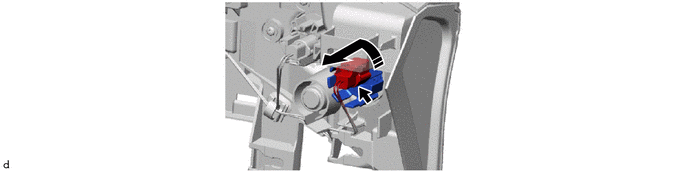

1. DEPOSER LE FEU DE RECUL LED
.png) |
Déposer dans ce sens | - |
- |

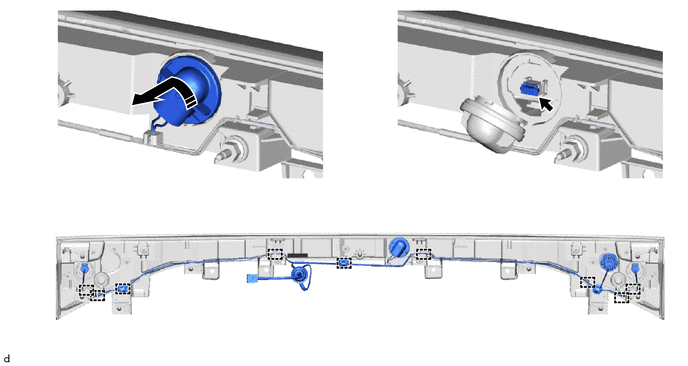

2. DEPOSER LA DOUILLE ET LE CABLE DE FEU ARRIERE
|
|
Déposer dans ce sens | - |
- |
