DATA LIST/ACTIVE TEST

DATA LIST

ATTENTION:

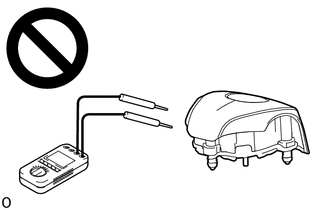

Ne jamais mesurer la résistance des pièces SRS car le courant du tester peut entraîner le déploiement des pièces SRS.

REMARQUE:

Dans le tableau ci-dessous, les valeurs reprises sous "Normal Condition" sont des valeurs de référence. Ne pas dépendre uniquement de ces valeurs de référence pour décider si une pièce est défectueuse ou non.

CONSEIL:

Relever la Data List à l'aide du GTS permet de relever les valeurs ou états des contacteurs, des capteurs, des actionneurs et d'autres éléments sans avoir à déposer de pièces. Cette vérification non intrusive peut être très utile dans la mesure où des conditions ou des signaux intermittents peuvent être identifiés préalablement au déplacement des pièces ou des câblages. Relever la Data List lors de la recherche de pannes permet de gagner du temps au cours du diagnostic.

(a) Relever la Data List en suivant les indications du GTS.

Body Electrical > SRS Airbag > Data List.

Affichage de tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
Total Distance Traveled	-	-	-	Sans objet
Total Distance Traveled - Unit	-	-	-	Sans objet
Driver Seat Position Status	Etat de position du siège du conducteur	Unknown, Vehicle Front Side, Vehicle Back Side ou Malfunction	Vehicle Front Side ou Vehicle Back Side	-
Occupant Detection Status	Classification du passager avant	Unknown, Nothing, Child, Female, Male ou Malfunction	Nothing, Child, Female ou Male	-
Passenger Seat Buckle Switch Status	Etat de port de ceinture de sécurité du conducteur du passager avant	Unknown, Unbuckle, Buckle ou Malfunction	Unknown, Unbuckle, Buckle ou Malfunction	-
Driver Seat Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	2,10 à 4,20 OHM	-
Driver Seat Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Passenger Seat Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Passenger Seat Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Driver Seat 2nd Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	2,10 à 4,20 OHM	-
Driver Seat 2nd Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Passenger Seat 2nd Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Passenger Seat 2nd Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Passenger Seat Airbag Variable Vent Hole Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Passenger Seat Airbag Variable Vent Hole Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Driver Seat Knee Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Driver Seat Knee Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Passenger Seat Knee Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Passenger Seat Knee Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Right Side 1st Seat Side-airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Right Side 1st Seat Side-airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Left Side 1st Seat Side-airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Left Side 1st Seat Side-airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Driver Seat Pretensioner Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Driver Seat Pretensioner Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Passenger Seat Pretensioner Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Passenger Seat Pretensioner Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Right Side Curtain Shield Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Right Side Curtain Shield Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Left Side Curtain Shield Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Left Side Curtain Shield Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Right Side 2nd Seat Pretensioner Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Right Side 2nd Seat Pretensioner Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Left Side 2nd Seat Pretensioner Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Left Side 2nd Seat Pretensioner Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
