Toyota bZ4X - Manuel de réparation (2021-2024): Bornes De L'ecu

BORNES DE L'ECU

*a

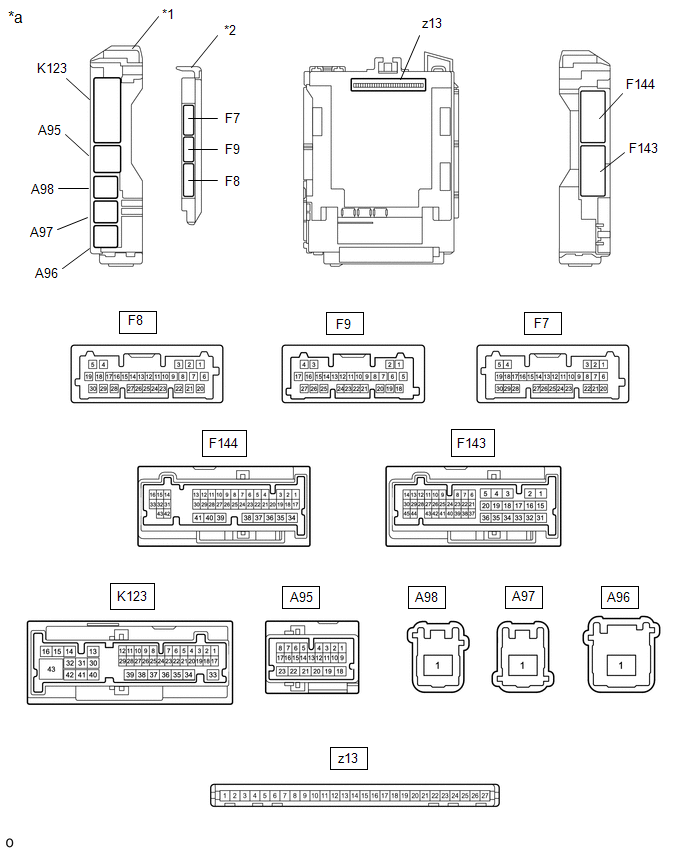

ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) avec 3 connecteurs

-

-

*1

Ensemble de boîtier de distribution d'énergie

*2

ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

*a

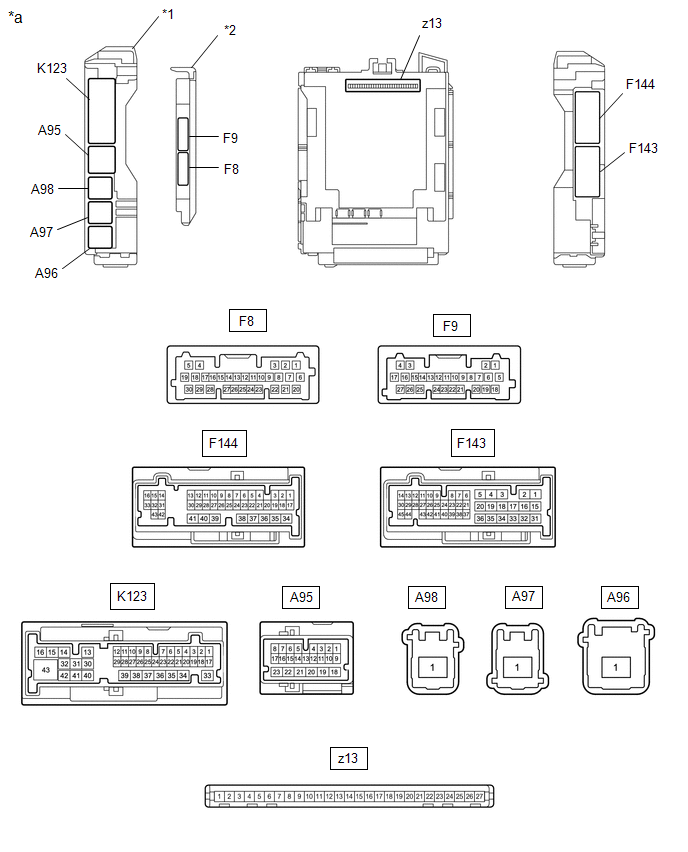

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) avec 2 connecteurs

-

-

*1

Ensemble de boîtier de distribution d'énergie

*2

ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

VERIFIER L'ENSEMBLE DE BOITE DE DISTRIBUTION D'ENERGIE ET LA CARROSSERIE PRINCIPALE DE L'ECU (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

(a) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble du boîtier de distribution d'énergie.

Cliquer ici

(b) Brancher les connecteurs de l'ensemble du boîtier de distribution électrique.

(c) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

z13-27 (IGR) - Masse de carrosserie

Alimentation électrique de l'allumage

Contacteur d'allumage en position ON

11 à 14 V

Contacteur d'allumage en position OFF

En dessous de 1 V

A95-23 - Masse de carrosserie

Alimentation électrique de la batterie auxiliaire

Contacteur d'allumage en position OFF

11 à 14 V

F143-36 - Masse de carrosserie

Masse

Toujours

En dessous de 1 Ω

F144-41 - Masse de carrosserie

Masse

Toujours

En dessous de 1 Ω

(d) Poser l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).

Cliquer ici

(e) Mesurer la tension et les impulsions en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

*: Avec éclairage ambiant de porte

K123-3 - Masse de carrosserie

Tension d'entrée de l'ensemble de contacteur d'éclairage de seuil de porte avant gauche

Porte avant gauche ouverte

En dessous de 1 V

Porte avant gauche fermée

11 à 14 V

K123-5 - Masse de carrosserie

Tension d'entrée de l'ensemble de contacteur d'éclairage d'accueil de porte avant droite

Porte avant droite ouverte

En dessous de 1 V

Porte avant droite fermée

11 à 14 V

K123-1 - Masse de carrosserie

Entrée de l'ensemble de contacteur d'éclairage d'accueil de la porte arrière droite

Porte arrière droite ouverte

En dessous de 1 V

Porte arrière droite fermée

11 à 14 V

K123-28 - Masse de carrosserie

Entrée de l'ensemble de contacteur d'éclairage d'accueil de la porte arrière gauche

Porte arrière gauche ouverte

En dessous de 1 V

Porte arrière gauche fermée

11 à 14 V

K123-2 - Masse de carrosserie

Entrée du contacteur d'éclairage de seuil de porte de coffre

Porte de coffre ouverte

En dessous de 1V

Porte de coffre fermée

11 à 14 V

K123-18 - Masse de carrosserie

Tension d'entrée de l'ensemble de d'éclairage de compartiment à bagages n° 1

Relais DOME CUT en position OFF

En dessous de 1 V

Relais DOME CUT en position ON

11 à 14 V

F8-9 (LSFL) - Masse de carrosserie

Entrée du contacteur de détection de déverrouillage de porte avant gauche

Porte avant gauche verrouillée

Génération d'impulsions

Porte avant gauche déverrouillée

En dessous de 1 V

F8-3 (LSFR) - Masse de carrosserie

Entrée du contacteur de détection de déverrouillage de porte avant droite

Porte avant droite verrouillée

Génération d'impulsions

Porte avant droite déverrouillée

En dessous de 1 V

F8-10 (LSWL) - Masse de carrosserie

Entrée du contacteur de détection de déverrouillage de porte arrière gauche

Porte arrière gauche verrouillée

Génération d'impulsions

Porte arrière gauche déverrouillée

En dessous de 1 V

F9-23 (LSWR) - Masse de carrosserie

Entrée du contacteur de détection de déverrouillage de porte arrière droite

Porte arrière droite verrouillée

Génération d'impulsions

Porte arrière droite déverrouillée

En dessous de 1 V

K123-22 - Masse de carrosserie*

Sortie de commande des éclairages intérieurs

Eteint les éclairages suivants:

  • Ensemble d'éclairage de poignée intérieure de porte
  • Eclairage ambiant de porte (sous-ensemble de panneau d'habillage de porte)
  • Sous-ensemble d'éclairage intérieur (pour siège avant)

11 à 14 V

Allume les éclairages suivants:

  • Ensemble d'éclairage de poignée intérieure de porte
  • Eclairage ambiant de porte (sous-ensemble de panneau d'habillage de porte)

En dessous de 1 V

F144-19 - Masse de carrosserie*

Sortie de commande des éclairages intérieurs

Eteint les éclairages suivants:

  • Ensemble d'éclairage intérieur n° 1 (pour boîtier de console)
  • Ensemble d'éclairage intérieur n° 2 (pour côté passager avant)
  • Ensemble d'éclairage de boîtier de console gauche (pour petit rangement)

11 à 14 V

Allume les éclairages suivants:

  • Ensemble d'éclairage intérieur n° 1 (pour boîtier de console)
  • Ensemble d'éclairage intérieur n° 2 (pour côté passager avant)
  • Ensemble d'éclairage de boîtier de console gauche (pour petit rangement)

En dessous de 1 V

F144-18 - Masse de carrosserie*

Sortie de commande des éclairages intérieurs

Eteint les éclairages suivants:

  • Ensemble d'éclairage intérieur n° 1 (pour côté conducteur)
  • Ensemble d'éclairage de boîtier de console droit (pour petit rangement)

11 à 14 V

Allume les éclairages suivants:

  • Ensemble d'éclairage intérieur n° 1 (pour côté conducteur)
  • Ensemble d'éclairage de boîtier de console droit (pour petit rangement)

En dessous de 1 V

F8-5 (ILE) - Masse de carrosserie

Sortie de commande des éclairages intérieurs

Eclairage intérieur en position OFF (lorsqu'il est activé par le système d'éclairage à l'ouverture)

11 à 14 V

Eclairage intérieur en position ON (lorsqu'il est activé par le système d'éclairage à l'ouverture)

En dessous de 1 V

F144-4 - Masse de carrosserie

Sous-ensemble d'éclairage de lecture, alimentation électrique de l'ensemble d'éclairage de pare-soleil

Relais DOME CUT en position OFF

11 à 14 V

Relais DOME CUT en position ON

En dessous de 1 V

F144-2 - Masse de carrosserie

Alimentation électrique de l'éclairage de chaque tableau de bord

Contacteur d'allumage en position ON, contacteur de commande d'éclairage en position TAIL

11 à 14 V

Contacteur d'allumage en position ON, contacteur de commande d'éclairage en position OFF

En dessous de 1 V

K123-9 - Masse de carrosserie

Alimentation électrique de l'éclairage de chaque tableau de bord

Contacteur d'allumage en position ON, contacteur de commande d'éclairage en position TAIL

11 à 14 V

Contacteur d'allumage en position ON, contacteur de commande d'éclairage en position OFF

En dessous de 1 V

VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

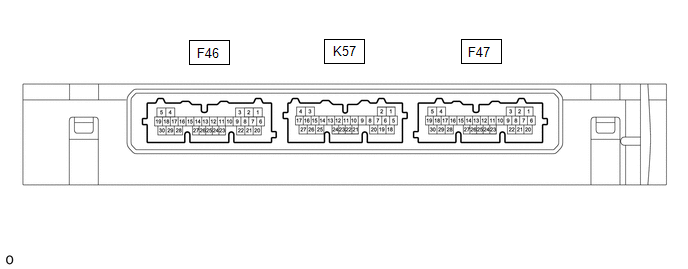

(a) Débrancher le connecteur F47 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

F47-6 (+B) - Masse de carrosserie

Alimentation électrique de la batterie auxiliaire

Contacteur d'allumage en position OFF

11 à 14 V

F47-29 (E) - Masse de carrosserie

Masse

Toujours

En dessous de 1 Ω

(c) Rebrancher le connecteur F47 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

F47-20 (SWIL) - F47-30 (AGND)

Tension de sortie de commande d'éclairage du contacteur de démarrage par bouton-poussoir

Eclairage du contacteur de démarrage par bouton-poussoir en position ON

11 à 14 V

Eclairage du contacteur de démarrage par bouton-poussoir en position OFF

En dessous de 1V
