Toyota bZ4X - Manuel de réparation (2021-2024): Blocage en sortie du haut-parleur

DESCRIPTION

Ce DTC est enregistré lorsque l'ensemble d'autoradio et d'affichage*1 ou l'ensemble d'amplificateur de l'élément stéréo*2 détecte un court-circuit dans un circuit de haut-parleur.

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

B15C371

Blocage en sortie du haut-parleur

Lorsque n'importe laquelle des conditions suivantes est remplie:

(logique de détection à 2 cycle(s))

  • Un court-circuit est détecté dans le circuit de sortie du haut-parleur
  • Le courant continu interne est détecté dans l'IC d'alimentation électrique AMP
  • Faisceau de câbles ou connecteur
  • Ensemble de récepteur radio et d'affichage*1
  • Ensemble d'amplificateur de l'élément du stéréo*2
  • Haut-parleur

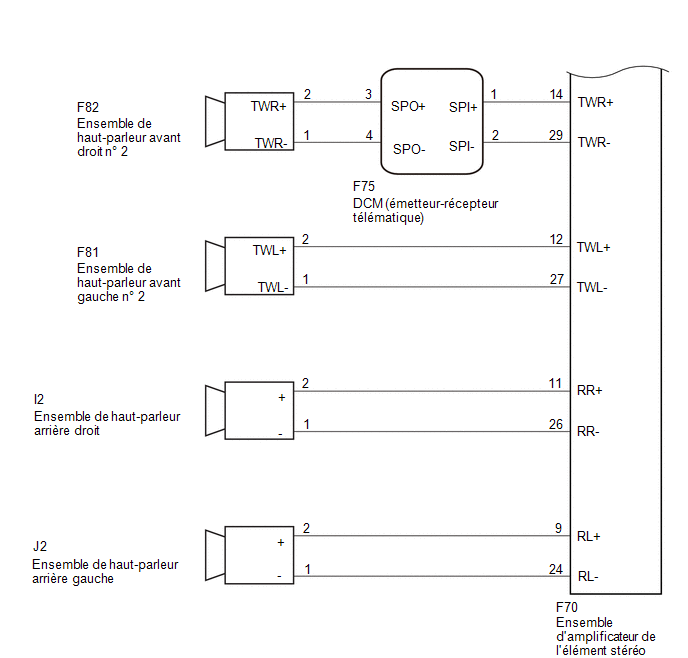

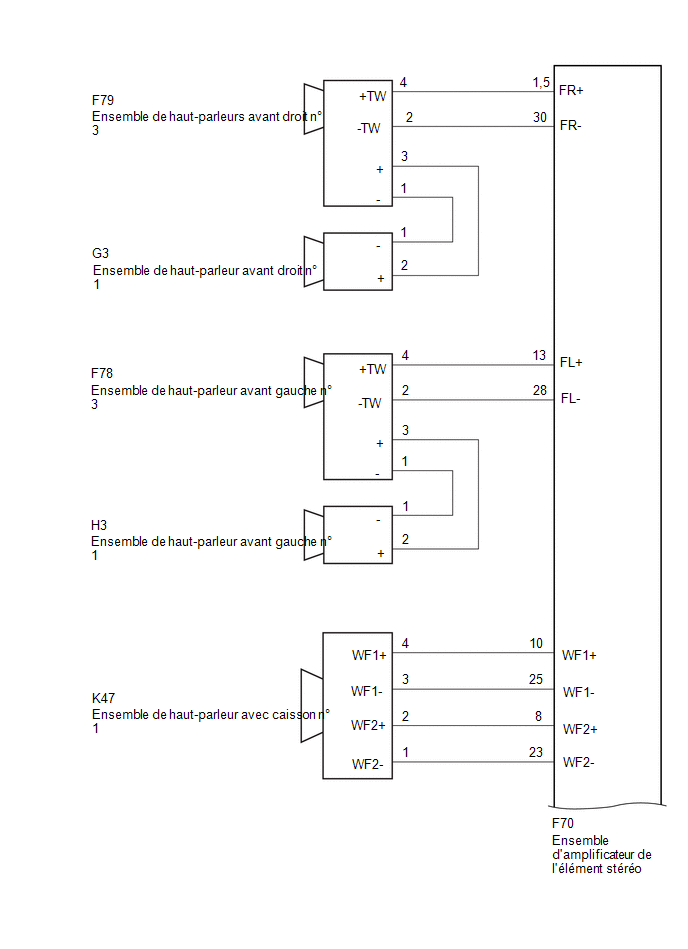

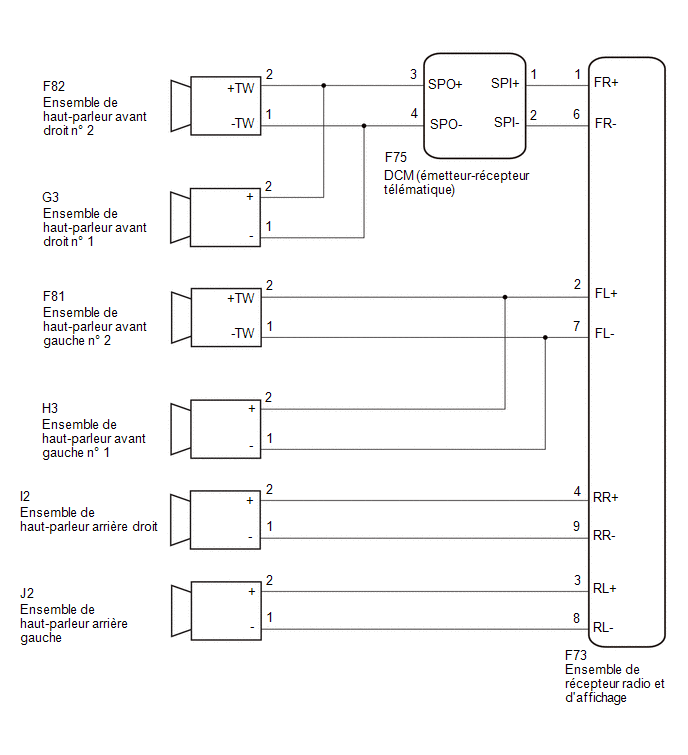

SCHEMA DE CABLAGE

Pour 6 haut-parleurs: Pour 9 haut-parleurs: Pour 9 haut-parleurs:

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, il peut être nécessaire de procéder à l'initialisation, l'enregistrement ou le calibrage.

Cliquer ici

PROCÉDURE

1.

VERIFIER LE MODELE

(a) Sélectionner le modèle à vérifier.

Résultat:

Résultat

Passer au point

Pour 6 haut-parleurs:

A

Pour 9 haut-parleurs:

B

B

PASSER AU POINT 8

A

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - CHAQUE HAUT-PARLEUR, DCM (EMETTEUR-RECEPTEUR TELEMATIQUE))

(a) Débrancher le connecteur F73 de l'ensemble d'autoradio et d'affichage.

(b) Débrancher le connecteur H3 de l'ensemble de haut-parleur avant gauche n° 1.

(c) Débrancher le connecteur G3 de l'ensemble de haut-parleur avant droit n° 1.

(d) Débrancher le connecteur F81 de l'ensemble de haut-parleur avant gauche n° 2.

(e) Débrancher le connecteur F82 de l'ensemble de haut-parleur avant droit n° 2.

(f) Débrancher les connecteurs J2 de l'ensemble de haut-parleur arrière gauche.

(g) Débrancher les connecteurs I2 de l'ensemble de haut-parleur arrière droit.

(h) Débrancher les connecteurs F75 du DCM (émetteur-récepteur télématique).

(i) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F73,F75,F82,G3,F81,H3,I2,J2) Cliquer sur Location & Routing(F73,F75,F82,G3,F81,H3,I2,J2) Cliquer sur Connector(F73) Cliquer sur Connector(F73) Cliquer sur Connector(F75) Cliquer sur Connector(F75) Cliquer sur Connector(F82) Cliquer sur Connector(F82) Cliquer sur Connector(G3) Cliquer sur Connector(G3) Cliquer sur Connector(F81) Cliquer sur Connector(F81) Cliquer sur Connector(H3) Cliquer sur Connector(H3) Cliquer sur Connector(I2) Cliquer sur Connector(I2) Cliquer sur Connector(J2) Cliquer sur Connector(J2)

Branchement du tester

Condition

Condition spécifiée

F73-1 (FR+) ou F75-1 (SPI+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F73-6 (FR-) ou F75-2 (SPI-) - Masse de carrosserie

Toujours

10 kΩ ou plus

F75-3 (SPO+) ou F82-2 (+TW) - Masse de carrosserie

Toujours

10 kΩ ou plus

F75-4 (SPO-) ou F82-1 (-TW) - Masse de carrosserie

Toujours

10 kΩ ou plus

F75-3 (SPO+) ou G3-2 (+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F75-4 (SPO-) ou G3-1 (-) - Masse de carrosserie

Toujours

10 kΩ ou plus

F73-2 (FL+) ou F81-2 (+TW) - Masse de carrosserie

Toujours

10 kΩ ou plus

F73-7 (FL-) ou F81-1 (-TW) - Masse de carrosserie

Toujours

10 kΩ ou plus

F73-2 (FL+) ou H3-2 (+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F73-7 (FL-) ou H3-1 (-) - Masse de carrosserie

Toujours

10 kΩ ou plus

F73-4 (RR+) ou I2-2 (+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F73-9 (RR-) ou I2-1 (-) - Masse de carrosserie

Toujours

10 kΩ ou plus

F73-3 (RL+) ou J2-2 (+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F73-8 (RL-) ou J2-1 (-) - Masse de carrosserie

Toujours

10 kΩ minimum

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES ET LE CONNECTEUR

OK.

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) - ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1)

(a) Débrancher le connecteur G3 de l'ensemble de haut-parleur avant droit n° 1.

(b) Débrancher le connecteur F82 de l'ensemble de haut-parleur avant droit n° 2.

(c) Débrancher le connecteur F75 du DCM (émetteur-récepteur télématique).

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F75,F82,G3) Cliquer sur Location & Routing(F75,F82,G3) Cliquer sur Connector(F75) Cliquer sur Connector(F75) Cliquer sur Connector(F82) Cliquer sur Connector(F82) Cliquer sur Connector(G3) Cliquer sur Connector(G3)

Branchement du tester

Condition

Condition spécifiée

F75-3 (SPO+) ou F82-2 (+TW) - Masse de carrosserie

Toujours

10 kΩ ou plus

F75-4 (SPO-) ou F82-1 (-TW) - Masse de carrosserie

Toujours

10 kΩ ou plus

F75-3 (SPO+) ou G3-2 (+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F75-4 (SPO-) ou G3-1 (-) - Masse de carrosserie

Toujours

10 kΩ minimum

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES ET LE CONNECTEUR

OK.

4.

VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

OK.

5.

VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2

OK.

6.

VERIFIER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE

OK.

7.

VERIFIER LE DTC

(a) Supprimer les DTC.

Body Electrical / Navigation System / Clear DTCs.

(b) Mettre le contacteur d'allumage en position OFF.

(c) Vérifier les DTC et passer au point suivant.

Body Electrical>Navigation System>Trouble Codes

Résultat:

Résultat

Passer au point

Les DTC ne sont pas émis

A

Le DTC B15C371 est émis

B

A

FIN (LE HAUT-PARLEUR EST DEFECTUEUX)

B

REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE

8.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO - CHAQUE HAUT-PARLEUR)

(a) Débrancher le connecteur F70 de l'ensemble d'amplificateur de l'élément stéréo.

(b) Débrancher le connecteur H3 de l'ensemble de haut-parleur avant gauche n° 1.

(c) Débrancher le connecteur G3 de l'ensemble de haut-parleur avant droit n° 1.

(d) Débrancher le connecteur F81 de l'ensemble de haut-parleur avant gauche n° 2.

(e) Débrancher le connecteur F82 de l'ensemble de haut-parleur avant droit n° 2.

(f) Débrancher le connecteur F78 de l'ensemble de haut-parleur avant gauche n° 3.

(g) Débrancher le connecteur F79 de l'ensemble de haut-parleur avant droit n° 3.

(h) Débrancher les connecteurs J2 de l'ensemble de haut-parleur arrière gauche.

(i) Débrancher les connecteurs I2 de l'ensemble de haut-parleur arrière droit.

(j) Débrancher le connecteur K47 de l'ensemble de haut-parleur n° 1 avec caisson.

(k) Débrancher le connecteur F75 du DCM (émetteur-récepteur télématique).

(l) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F70,F79,G3,F78,H3,K47,I2,J2,F75,F82,F81) Cliquer sur Location & Routing(F70,F79,G3,F78,H3,K47,I2,J2,F75,F82,F81) Cliquer sur Connector(F70) Cliquer sur Connector(F70) Cliquer sur Connector(F79) Cliquer sur Connector(F79) Cliquer sur Connector(G3) Cliquer sur Connector(G3) Cliquer sur Connector(F78) Cliquer sur Connector(F78) Cliquer sur Connector(H3) Cliquer sur Connector(H3) Cliquer sur Connector(K47) Cliquer sur Connector(K47) Cliquer sur Connector(I2) Cliquer sur Connector(I2) Cliquer sur Connector(J2) Cliquer sur Connector(J2) Cliquer sur Connector(F75) Cliquer sur Connector(F75) Cliquer sur Connector(F82) Cliquer sur Connector(F82) Cliquer sur Connector(F81) Cliquer sur Connector(F81)

Branchement du tester

Condition

Condition spécifiée

F70-15 (FR+) ou F79-4 (+TW) - Masse de carrosserie

Toujours

10 kΩ ou plus

F70-30 (FR-) ou F79-2 (-TW) - Masse de carrosserie

Toujours

10 kΩ ou plus

F79-3 (+) ou G3-2 (+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F79-1 (-) ou G3-1 (-) - Masse de carrosserie

Toujours

10 kΩ ou plus

F70-13 (FL+) ou F78-4 (+TW) - Masse de carrosserie

Toujours

10 kΩ ou plus

F70-28 (FL-) ou F78-2 (-TW) - Masse de carrosserie

Toujours

10 kΩ ou plus

F78-3 (+) ou H3-2 (+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F78-1 (-) ou H3-1 (-) - Masse de carrosserie

Toujours

10 kΩ ou plus

F70-10 (WF1+) ou K47-4 (WF1+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F70-25 (WF1-) ou K47-3 (WF1-) - Masse de carrosserie

Toujours

10 kΩ ou plus

F70-8 (WF2+) ou K47-2 (WF2+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F70-23 (WF2-) ou K47-1 (WF2-) - Masse de carrosserie

Toujours

10 kΩ ou plus

F70-11 (RR+) ou I2-2 (+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F70-26 (RR-) ou I2-1 (-) - Masse de carrosserie

Toujours

10 kΩ ou plus

F70-9 (RL+) ou J2-2 (+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F70-24 (RL-) ou J2-1 (-) - Masse de carrosserie

Toujours

10 kΩ ou plus

F70-14 (TWR+) ou F75-1 (SPI+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F70-29 (TWR-) ou F75-2 (SPI-) - Masse de carrosserie

Toujours

10 kΩ ou plus

F75-3 (SPO+) ou F82-2 (TWR+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F75-4 (SPO-) ou F82-1 (TWR-) - Masse de carrosserie

Toujours

10 kΩ ou plus

F70-12 (TWL+) ou F81-2 (TWL+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F70-27 (TWL-) ou F81-1 (TWL-) - Masse de carrosserie

Toujours

10 kΩ minimum

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES ET LE CONNECTEUR

OK.

9.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) - ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 2)

(a) Débrancher les connecteurs F75 du DCM avant (émetteur-récepteur télématique).

(b) Débrancher les connecteurs F82 de l'ensemble de haut-parleur avant droit n° 2.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F75,F82) Cliquer sur Location & Routing(F75,F82) Cliquer sur Connector(F75) Cliquer sur Connector(F75) Cliquer sur Connector(F82) Cliquer sur Connector(F82)

Branchement du tester

Condition

Condition spécifiée

F75-3 (SPO+) ou F82-2 (+TW) - Masse de carrosserie

Toujours

10 kΩ ou plus

F75-4 (SPO-) ou F82-1 (-TW) - Masse de carrosserie

Toujours

10 kΩ minimum

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES ET LE CONNECTEUR

OK.

10.

VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

OK.

11.

VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2

OK.

12.

VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 3

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 3

OK.

13.

VERIFIER L'ENSEMBLE DE HAUT-PARLEUR N° 1 AVEC CAISSON

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR N° 1 AVEC CAISSON

OK.

14.

VERIFIER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE

OK.

15.

VERIFIER LE DTC

(a) Supprimer les DTC.

Body Electrical / Navigation System / Clear DTCs.

(b) Mettre le contacteur d'allumage en position OFF.

(c) Vérifier les DTC et passer au point suivant.

Body Electrical>Navigation System>Trouble Codes

Résultat:

Résultat

Passer au point

Les DTC ne sont pas émis

A

Le DTC B15C371 est émis

B

A

FIN (LE HAUT-PARLEUR EST DEFECTUEUX)

B

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO
